不銹鋼就是不容易生銹的鋼鐵，不銹鋼中的主要合金元素是Cr（鉻），只有當(dāng)Cr含量達(dá)到一定值時(shí)，鋼材有耐蝕性，不銹鋼一般Cr含量至少為10.5%。

不銹鋼的耐蝕機(jī)理為鈍化膜理論，即其表面形成一層極薄而堅(jiān)固細(xì)密的穩(wěn)定的富Cr鈍化膜，防止氧原子繼續(xù)滲入、繼續(xù)氧化，從而達(dá)到防銹蝕的能力。

不銹鋼表面鈍化膜形成圖解

人們認(rèn)為“不銹鋼是不生銹的，生銹的就不是不銹鋼了”。其實(shí)這是對(duì)不銹鋼缺乏了解的一種片面錯(cuò)誤看法，不銹鋼在一定的條件下也會(huì)生銹的。如果我們能夠直觀的了解不銹鋼的各種腐蝕類型，面對(duì)不銹鋼腐蝕時(shí)可以有相應(yīng)的應(yīng)對(duì)措施來(lái)減少損失。下面結(jié)合工程實(shí)際講述幾種不銹鋼常見的腐蝕類型，簡(jiǎn)要介紹相應(yīng)的抗腐蝕措施，并重點(diǎn)介紹不銹鋼應(yīng)力腐蝕原因及防治措施。

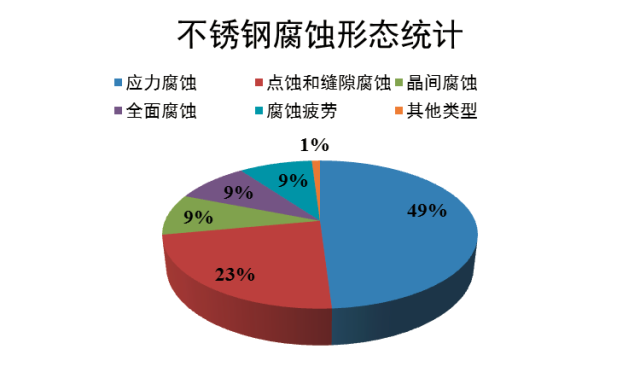

不銹鋼發(fā)生的腐蝕破壞多是局部腐蝕破壞，最常見的有晶間腐蝕（9%）、點(diǎn)蝕（23%）和應(yīng)力腐蝕（49%）。

晶間腐蝕

晶間腐蝕是由于晶界上貧Cr，導(dǎo)致該區(qū)域優(yōu)先腐蝕，進(jìn)而使晶粒整體從金屬上脫離。熱處理450℃~850℃溫度區(qū)間中C與Cr易形成碳鉻化合物（Cr23C6），晶界處消耗的Cr不能及時(shí)從晶粒中得到補(bǔ)充，使晶界區(qū)域貧Cr，這是導(dǎo)致晶間腐蝕的關(guān)鍵。

例如：某公司合成氨廠爐的工藝氣預(yù)熱管因?yàn)榫чg腐蝕引起的開裂，發(fā)生泄漏事故。預(yù)熱管出現(xiàn)晶間腐蝕是因?yàn)閵W氏體不銹鋼晶界析出Cr23C6，在管內(nèi)Cl-作用下管子短期出現(xiàn)晶間腐蝕開裂。

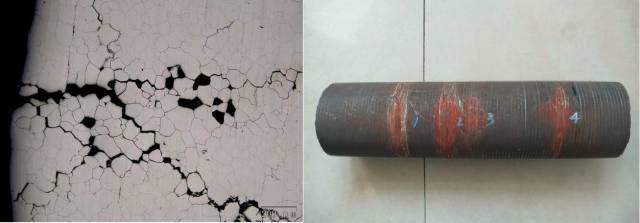

晶間腐蝕微觀形貌及零件宏觀圖

為了預(yù)防不銹鋼發(fā)生晶間腐蝕，一般的解決辦法

1、固溶退火金屬被均勻加熱到1050℃~1060℃，然后急速冷卻；

2、添加穩(wěn)定化元素Ti、Nb等；

3、選用低碳不銹鋼。
